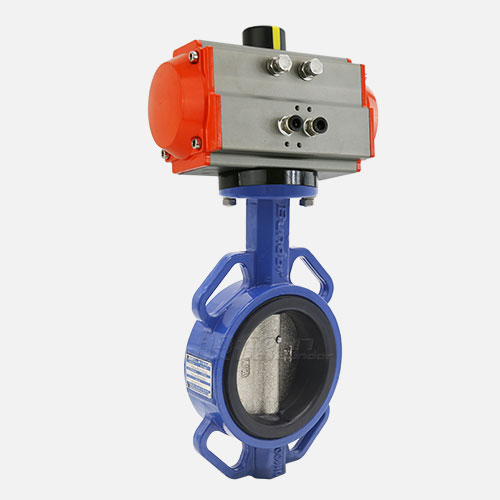

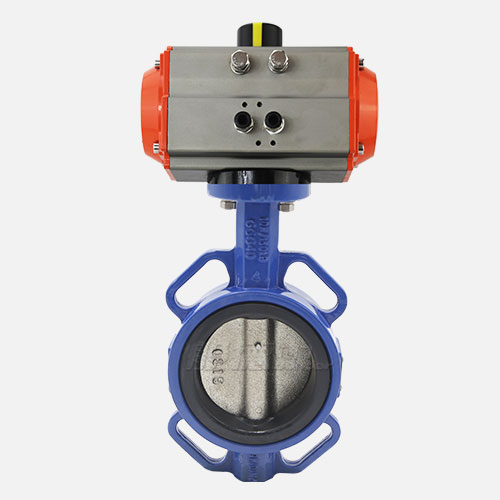

D671X-16對夾氣動蝶閥

【產品型號】: D671X-6/10/16Q

【通徑】: DN50-DN1200

【公稱壓力】: PN6/10/16

【適用溫度】: -20～120℃

【適用介質】: 淡水、污水、海水、弱酸堿、空氣、蒸汽等

【閥體材質】: 球墨鑄鐵

應用領域：

市政建設 水處理電力給排水水利工程

新型蝶閥閥體專利：CN201520267217.9

蝶閥外觀專利：CN201830771212.9

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 電/氣動蝶閥

更新時間：2017-11-10 11:54:49

產品介紹

產品優點

可提供試壓報告

所有般德的產品，均可提供出廠試壓報告。

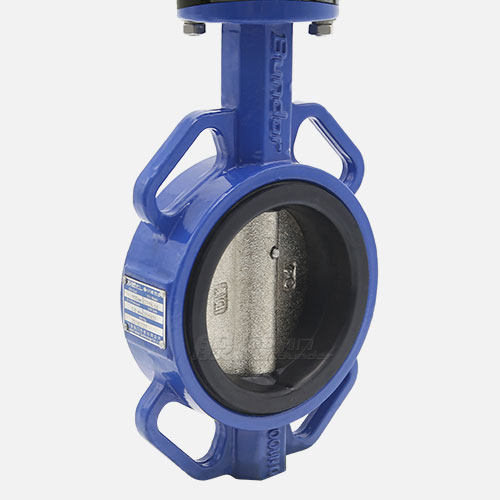

閥體閥板使用QT450-10材料，性能強

閥體閥板均使用QT450-10材料、球化率3級以上，抗拉強度450Mpa，延展率大于10%，不易拉裂、凍裂。
實心體閥體，更穩定

閥體為實心體，同等口徑重量重于其他廠家。
標準EPDM橡膠閥座，性能可靠無泄漏

閥座橡膠使用符合標準的EPDM/PTFE橡膠，蝶閥的回彈性及拉力更穩定可靠，啟閉10000次以上無泄漏。
特殊工藝噴涂閥體，36個月不變色

閥體外表采用靜電粉末熱噴噴涂工藝，更加環保、耐候性更高，保證閥體36個月不變色。
每臺產品熱縮膜獨立包裝，隔灰又防潮

每臺般德產品均采用熱縮膜獨立包裝，并內置干燥劑，隔離空氣灰塵、利于存放，避免受潮引起的產品銹蝕。

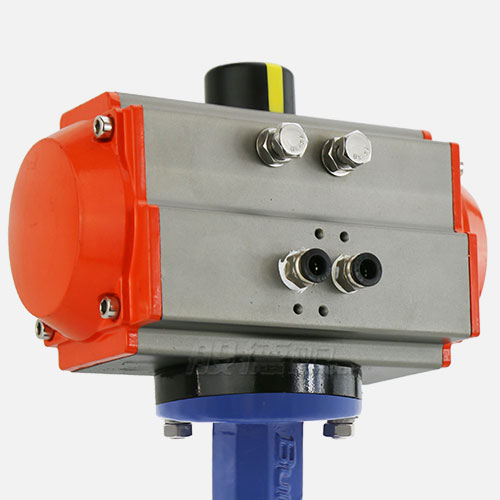

雙活塞齒條結構氣動頭，輸出扭矩恒定

氣動頭采用雙活塞齒條式結構，嚙合精確，效率高，輸出扭矩恒定。
擠壓鋁合金缸體，強度硬度高

缸體為擠壓鋁合金，強度硬度高。采用低摩擦材料制成的滑動軸承，摩擦系數低，轉動靈活，使用壽命長。

產品介紹

般德閥門公司生產的D671X-10/16中線對夾氣動蝶閥，在對夾蝶閥上面配上氣動執行器。它的優點在于，氣動執行器的執行速度相對較快，不需要工人親力親為，很大程度上節約了人力資源和時間。氣動對夾蝶閥可用于現場要求空間比較窄、管道距離較短的場合。蝶閥體內無連桿、螺栓等、工作可靠、使用壽命長，可以多工位安裝，不受介質流向影響。D671X中線對夾氣動蝶閥廣泛地應用到冶金、電力、石油、化工、空氣以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的裝置。

產品參數

相關產品

中線對夾氣動蝶閥參數信息

閥門執行標準	名稱	設計與制造	結構長度	試壓標準	上法蘭尺寸	側法蘭尺寸
閥門執行標準	參照標準	GB/T 12238-2008	GB/T 12221-2008	GB/T 13927-2008	ISO 5211	CLASS150/PN6/PN10/PN16/5K/10K/TABLE D/TABLE E

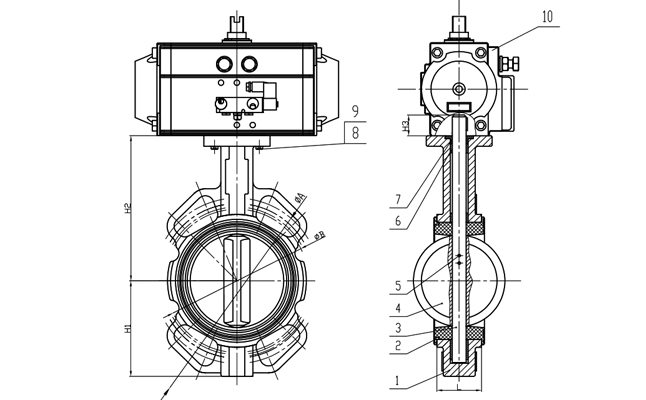

主要零部件信息	名稱	1-閥體	2-閥座	3-蝶板	4-閥軸	5-氣動執行器
主要零部件信息	材質	球墨鑄鐵DI	三元乙丙橡膠EPDM	不銹鋼304	不銹鋼410	組件
尺寸信息	DN	NPS（英寸）	H1	H2	H3	∅A	∅B	L
	DN50	2"	75	129	32	125	105	43
	DN65	2.5"	82	136	32	145	127	46
	DN80	3"	99	153	32	160	145	46
	DN100	4"	110	167	32	190.5	165	52
	DN125	5"	125	193	32	216	200	56
	DN150	6"	145	209	32	241.3	225	56
	DN200	8"	170	251	40	298.4	280	60
	DN250	10"	210	280	45	361.9	350	68
	DN300	12"	240	315	45	431.8	400	78
	DN350	14"	260	348	45	476.2	445	78
	DN400	16"	295.5	392.5	52	540	510	102
	DN450	18"	401.5	322.5	52	585	565	114
	DN500	20"	451.5	362.5	64	650	620	127
	DN600	24"	541.5	428.5	70	770	725	154
	DN700	28"	暫缺
	DN800	32"
	DN900	36"
	DN1000	40"
	DN1200	44"

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
